Топка с панорамным стеклом: угловая, трёхсторонняя или туннельная — что когда ставить

Краткий ответ: топку с панорамным стеклом выбирают по тому, откуда будут смотреть на огонь. Угловая (2С) встаёт в угол или в выступ стены с одной открытой стороной, трёхсторонняя П-образная (3С) — в портал, выдвинутый в комнату, туннельная (2СТУ) — в перегородку между двумя помещениями. Чем больше стекла, тем точнее нужно проектировать портал.

Три типа часто сваливают в одно слово «панорамная», хотя ставятся они в разные места и требуют разных порталов. Ниже — чем они отличаются, как по названию модели понять размер двери, что внутри у топок Esma и что учесть при монтаже.

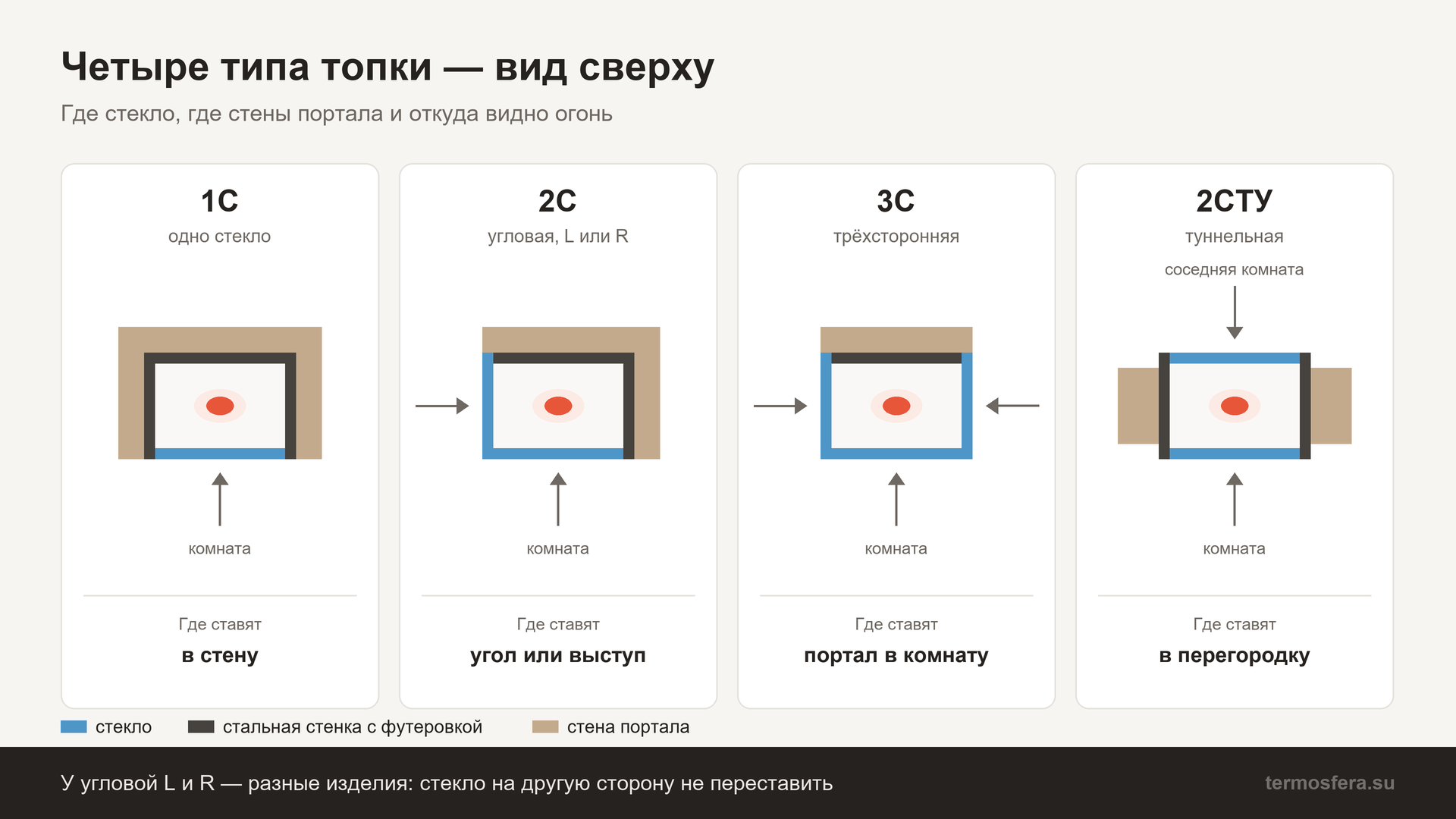

Чем топка с панорамным стеклом отличается от топки с одним стеклом

У обычной топки (1С) стекло только спереди, а боковые стенки — сталь с футеровкой (внутренней облицовкой, которая принимает прямое пламя). В многосторонней одна или две такие стенки заменены стеклом. Отсюда все её свойства — и плюсы, и требования к порталу.

• Обзор. Огонь видно не только из точки напротив камина, но и сбоку, а у туннельной — из соседней комнаты.
• Открытые стороны портала. Где стоит стекло, там у портала нет стены. Облицовка обходит топку по контуру стёкол, и весь вес топки приходится на основание, а не на стены ниши.
• Тепло через стекло. Жаростойкое стекло не теплоизолятор: оно пропускает тепло горения, и перед стеклом жар ощущается сразу. Сколько тепла топка отдаёт в комнату, определяет её мощность, а не число стёкол.
• Уход. Стекла больше — больше площадь, которую приходится чистить. Поэтому для многосторонней топки особенно важно, как устроен обдув стекла.

1. Угловая топка (2С): угол или выступ стены

Угловая, она же двусторонняя, — это фронтальное стекло плюс одно боковое. Её ставят в угол комнаты или в портал, который выступает из стены так, что открыт с фронта и с одного бока. Огонь видно из центра комнаты и со стороны, например из обеденной зоны.

Левая или правая: как не ошибиться

У каждой угловой модели два исполнения: L — боковое стекло слева, R — справа. Это не настройка, а разные изделия: переставить стекло на другую сторону при монтаже нельзя.

Ошибка с буквой обнаруживается в худший момент — когда топка уже стоит в портале и боковое стекло смотрит в стену. Поэтому сторону определяют по плану комнаты, а не по фотографии из каталога, где топку могли снять с любого ракурса. Отметьте на плане, с какой стороны портал открыт, и назовите букву при заказе.

Боковое открытие или подъёмная дверь

В линейке Esma угловые топки бывают двух видов: с распашной дверцей — модели 2С 57(44)/54, 67(44)/54 и 77(44)/54 — и с подъёмной дверью гильотинного типа, в артикуле она обозначена UP: 2С 57(44), 81(43) и 97(43).

Распашной дверце нужно место, чтобы открыться: перед топкой не должно быть мебели и выступов облицовки на её траектории. Подъёмная уходит вверх в портал и места перед камином не требует, но механизм прячется в облицовке, и под него закладывают объём. Подъёмные угловые — самые тяжёлые в линейке: 2С 97(43)/54-UP весит 475 кг против 170–240 кг у распашных.

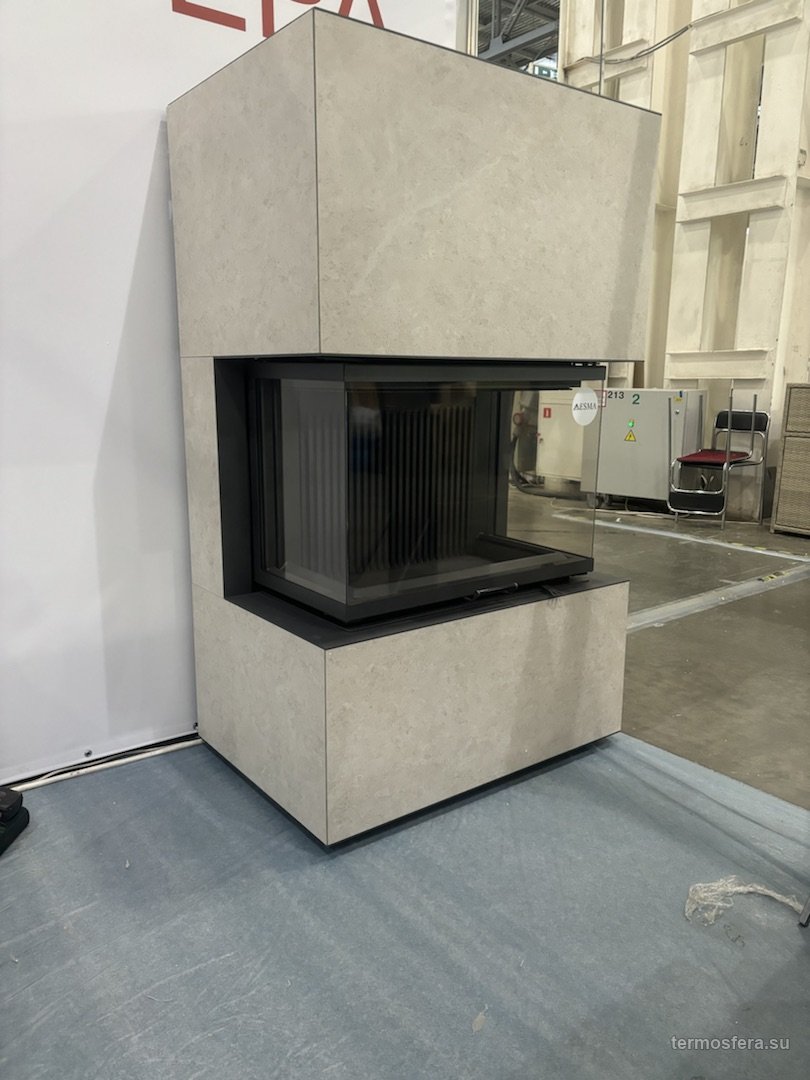

2. Трёхсторонняя топка (3С): огонь с трёх сторон

Трёхсторонняя топка — фронт и два боковых стекла, П-образное остекление. Её ставят в портал, выдвинутый в комнату, или в «остров» у стены: огонь видно почти с любой точки помещения. Стена портала у неё остаётся только сзади, по бокам и спереди — стекло.

Ширина фронта у трёхсторонних Esma — от 500 до 1470 мм, высота двери — 540 мм. Самая широкая модель линейки, 3С 147(47)/54-UP, — самая крупная топка в каминном направлении компании.

Отдельно стоит 3С 51(81)/54-UP: у неё глубина больше ширины фронта — 810 мм против 510, и боковые стёкла длиннее фронтального. Такая топка смотрит в комнату не фасадом, а длинными боками — вариант для портала, который выходит из стены глубоко, как перегородка.

3. Туннельная топка (2СТУ): камин на две комнаты

У туннельной топки стёкла стоят на противоположных сторонах, а не на соседних, как у угловой. Её встраивают в перегородку между двумя помещениями — гостиной и столовой, гостиной и кабинетом, — и огонь видно из обеих комнат. Путать её с двусторонней угловой не стоит: в запросах их называют одинаково, а ставятся они совершенно по-разному.

В линейке Esma пять туннельных моделей — от 2СТУ 70/60-UP до 2СТУ 117/54-UP с проёмом 1170 × 540 мм. У 2СТУ 87/71-UP проём выше обычного — 710 мм.

Дверей у туннельной топки две, по одной с каждой стороны: одна подъёмная, вторая — с боковым открыванием. Сторону с подъёмной дверью удобно отдать основной комнате, а перед распашной оставить место, чтобы она открывалась свободно.

Что важно учесть до выбора:

• Вес. Туннельные весят от 320 до 425 кг. Перегородка из лёгких материалов такую нагрузку не несёт — основание под топку и портал считают отдельно.
• Две отделки. Портал нужен с обеих сторон, и обе облицовки должны сойтись по высоте и оси топки. Если комнаты с разным уровнем пола, это видно сразу.
• Тяга — от дымохода. Интенсивность горения зависит от тяги в дымоходе, а не от того, что стекло выходит в две комнаты. Туннельным Esma нужен дымоход 200–250 мм, и его рассчитывают под конкретную модель так же, как для топки с одним стеклом.

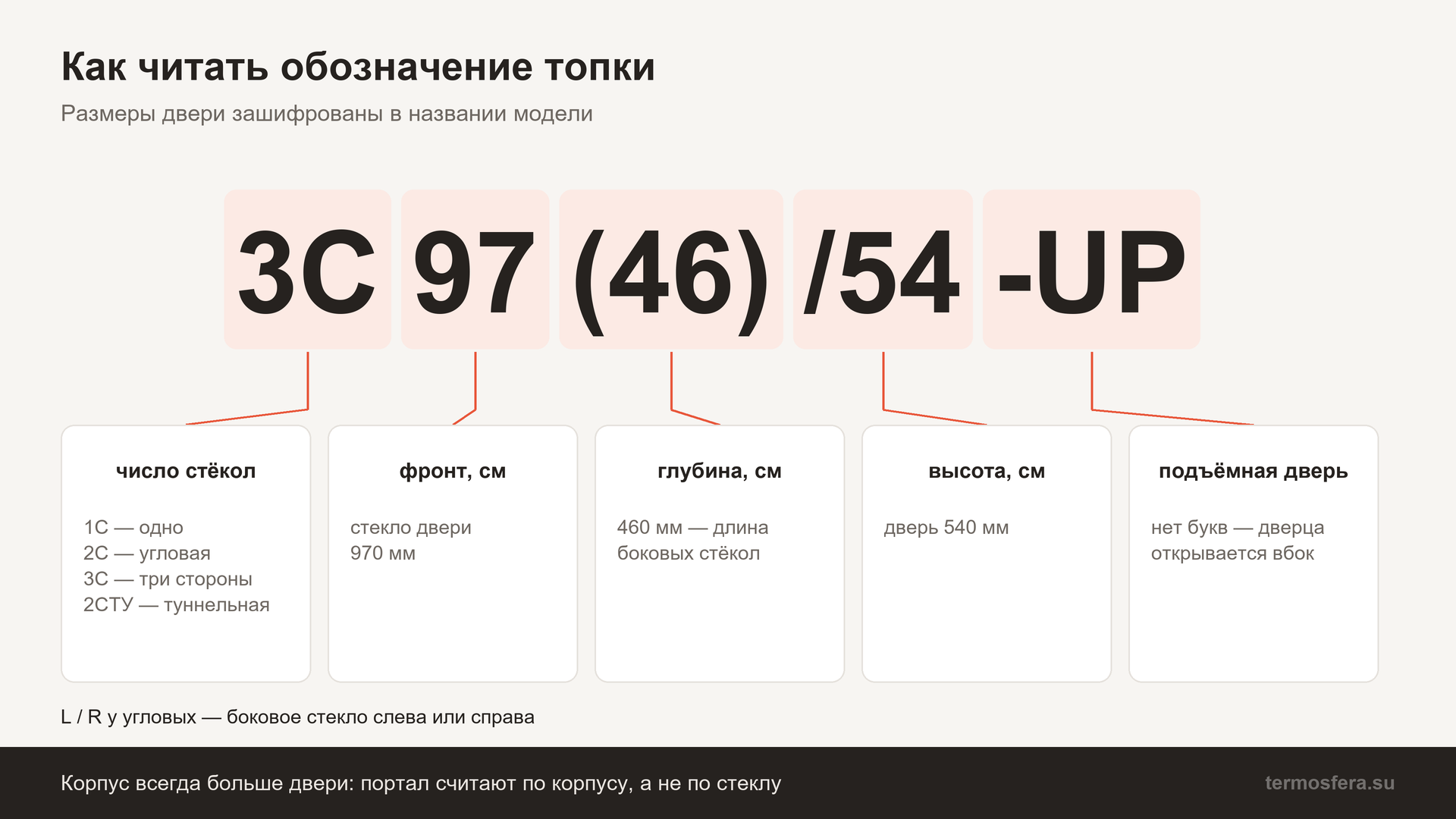

Как читать обозначение модели

Размеры двери зашифрованы прямо в названии топки, и по нему можно прикинуть, встанет ли она в проём, ещё до звонка производителю. Разберём на примере 3С 97(46)/54-UP:

• 3С — три стекла. 2С — два, угловая; 2СТУ — туннельная.
• 97 — ширина фронтального стекла в сантиметрах: дверь 970 мм.
• (46) — глубина, 460 мм: на эту длину идут боковые стёкла.
• 54 — высота двери, 540 мм.
• UP — подъёмная дверь. Нет букв — дверца открывается вбок.
• L / R у угловых — боковое стекло слева или справа.

Выходит, что 970 мм фронта, 46 сантиметров в глубину и 540 мм в высоту под подъёмной дверью — это и есть огонь, который будет видно из комнаты. Корпус топки больше двери, и портал считают по корпусу, а не по стеклу. Точные габариты корпуса под вашу модель уточняйте при заказе, до того как проектировать облицовку.

Угловая, трёхсторонняя и туннельная топка: сравнение

Размеры, вес и мощность — по моделям линейки. Все исполнения и актуальные цены — в каталоге, ссылки в последней колонке.

Что внутри у топок Esma

Многосторонняя топка работает на виду с нескольких сторон, поэтому к ней выше требования: стекло должно дольше оставаться чистым, дверь — плотно закрываться, а управление — не мешать облицовке. Вот как это решено в Esma.

Шибер в комплекте, ручка — на лицевой части

Шибер (заслонка в дымоотводе, которая управляет тягой и интенсивностью горения) в топках Термосферы идёт в комплекте — отдельно его покупать не нужно. На рынке его нередко продают опцией.

Ручка шибера у Esma вынесена на лицевую часть топки и связана с заслонкой тросом. Облицовку под неё сверлить не нужно, и доступ к управлению тягой сохраняется при любой отделке портала — это удобно и монтажнику, и владельцу.

Чистое стекло: воздух через каналы в раме двери

Стекло — керамическое SCHOTT ROBAX, с рабочей температурой до 750 °C. Чтобы оно дольше оставалось прозрачным, рама двери сделана с воздушными каналами: воздух, поступающий в топку, проходит вдоль стекла и потоком сдувает копоть. Совсем без ухода стекло не обходится — сухие дрова и правильный режим по-прежнему важны, подробнее в статье почему коптится стекло каминной топки.

Уплотнение Culimeta: герметичность и управляемое горение

Между стеклом и рамой двери стоят термостойкие шнуры Culimeta немецкого производства. Они делают топку герметичной: воздух попадает в камеру сгорания только через регуляторы, поэтому горение легко регулируется. Шнуры рассчитаны на долгий срок службы.

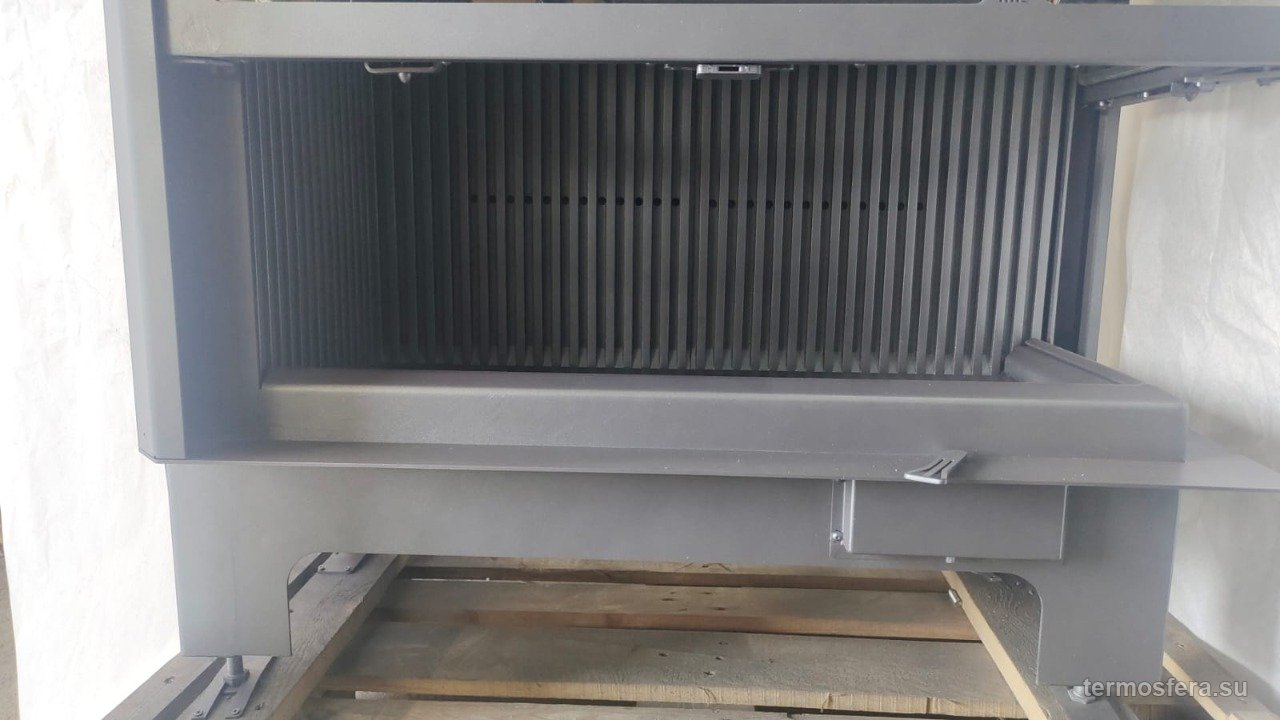

Футеровка из стальных жаропрочных панелей

Внутри топки Esma — жаропрочные стальные панели, а не вермикулит. Вермикулитовые плиты со временем полностью закапчиваются, могут сломаться или оплавиться, и их приходится менять. Стальная футеровка держит форму и не крошится.

Дожиг вторичных газов

Через ряд отверстий в задней панели футеровки в топку подаётся дополнительный воздух, и газы, которые не сгорели сразу, догорают внутри камеры. Меньше несгоревшего уходит в дымоход, больше тепла остаётся с той же закладки дров.

Корпус: сталь 4 мм, заказанная под размер

Корпус Esma двойной, наружный — из котловой стали 4 мм с рёбрами жёсткости в местах повышенной тепловой нагрузки. Сталь мы заказываем под свой размер: у обычного проката разброс толщины — от 3,5 до 4,3 мм. Из-за этого станки с ЧПУ теряют геометрию изделия, или стенка выходит тоньше заявленной, около 3,7 мм. Почему толщина корпуса так важна, мы разбирали в разборе толщины металла в каминных топках.

Кроме полуавтоматической сварки на производстве работает лазерная сварка последнего поколения. Токарные детали выточены на станке с ЧПУ из высокопрочных сталей — одинаковые с точностью до 0,01 мм. Работоспособность топок проверяют тестированием дымовых потоков.

Подъёмная дверь: тихий ход и запас прочности

• Механизм прижимает дверь в нижней точке, чтобы она плотно прилегала к корпусу. У трёхсторонних моделей прижима нет.
• Ролики — латунные: они служат дольше стальных и дают более тихий ход.
• Противовесы ходят в отдельных каналах и не касаются топки, поэтому дверь поднимается тихо и плавно.
• Механизм сделан с трёхкратным запасом прочности, смазки и материалы — только высокотемпературные.

Что меняется в портале и монтаже

Портал для многосторонней топки проектируют от топки, а не наоборот. Топку с одним стеклом можно утопить в нишу почти любой формы, а у угловой, трёхсторонней и туннельной открытые стороны портала жёстко заданы положением стёкол.

• Опора. Стёкла ничего не несут, поэтому вся масса — до 475 кг у многосторонних Esma — ложится на основание. Регулируемые по высоте ножки позволяют точно выставить топку по уровню облицовки.
• Дымоход. Диаметр патрубка растёт вместе с топкой: 200 мм у младших трёхсторонних и туннельных, 250 мм у средних, 300 мм у 3С 147(47)/54-UP. Дымоход рассчитывают под конкретную модель.
• Конвекционная камера. Между топкой и облицовкой оставляют зазор не меньше 50 мм, а облицовку делают из негорючих материалов, выдерживающих от 800 °C.
• Вентиляционные решётки. Внизу и вверху облицовки ставят решётки: через нижнюю в камеру заходит воздух, через верхнюю выходит нагретый. Их сечение подбирают по мощности модели. Решётки Термосфера делает сама — из стали 1,5 мм, в графитовом цвете топок, чёрном или бежевом, прямые и угловые.
• Стык облицовки со стеклом. Вдоль каждого стекла облицовка подходит к корпусу вплотную — таких стыков у 3С три, а у 1С один. Их точность и определяет, как камин выглядит.

Монтаж Термосфера не выполняет — подскажем проверенных монтажников. При этом мы оперативно разбираем рекламации и отзывы монтажников и дорабатываем узлы топок, чтобы установка и подгонка облицовки были проще и быстрее.

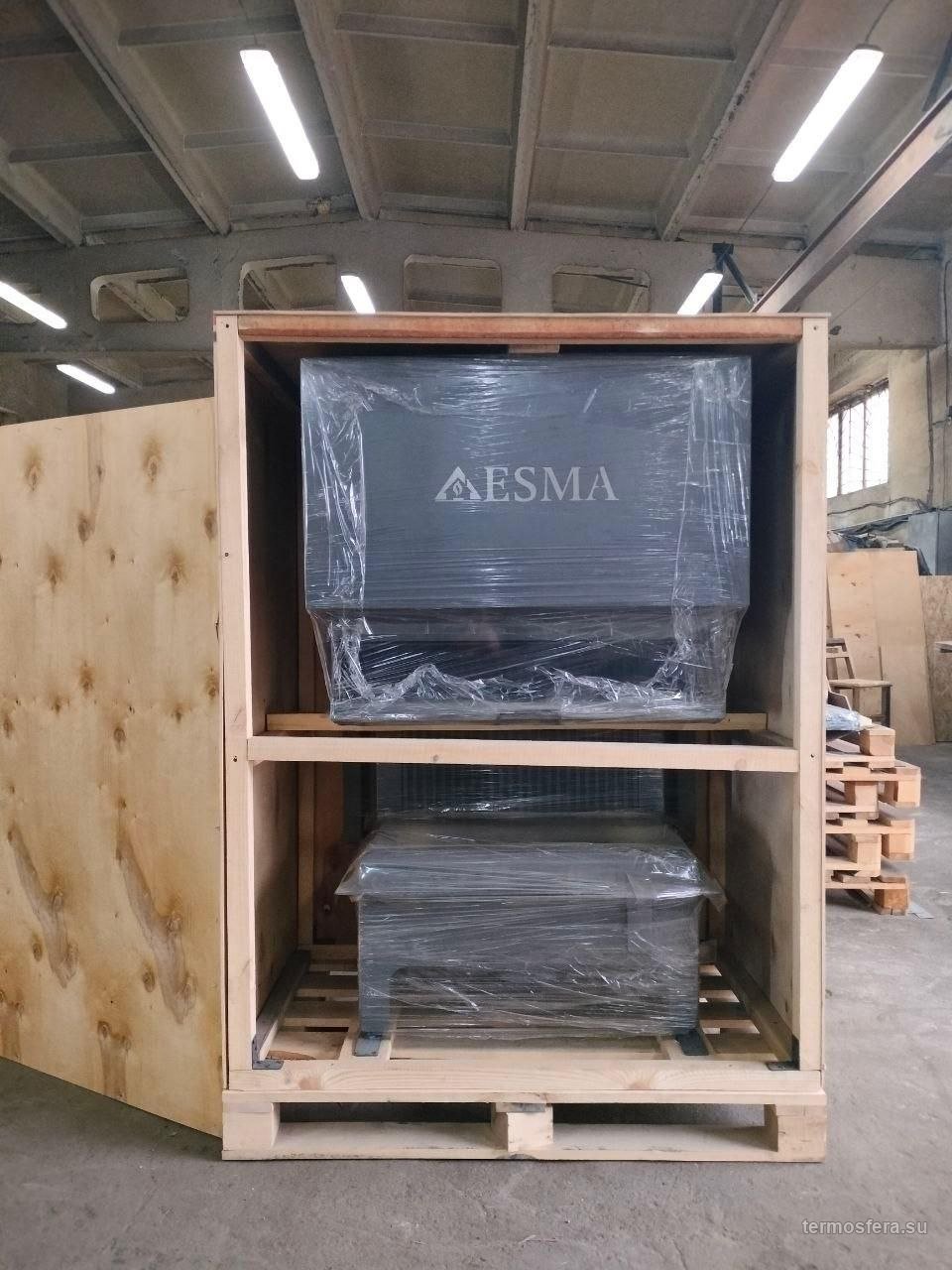

Как топку доставляют

Топку Esma отгружают в жёстком закрытом коробе на поддоне: деревянный каркас, обрешётка, сама топка — в стрейч-плёнке. Везти её можно только вертикально: наклонять, класть набок и бросать нельзя. При приёмке проверьте корпус, раму двери и стёкла — после подписания приёмки претензии к внешнему виду не принимаются.

Типовые ошибки при выборе

1. Перепутать L и R. Сторону бокового стекла отмечают на плане комнаты до заказа, а не вспоминают на объекте.
2. Выбрать по фотографии, а не по порталу. Фото показывает стекло, а в портал встаёт корпус. Его габариты уточняют до проектирования облицовки.
3. Считать ширину стекла шириной топки. В обозначении зашифрована дверь, а корпус всегда больше неё. Портал считают по корпусу.
4. Забыть про вес. 400 кг в перегородке или на перекрытии — вопрос к конструктору, а не к облицовщику.
5. Поставить туннельную топку без плана второй комнаты. С другой стороны тоже нужен портал и свободная зона перед стеклом, а облицовки двух комнат должны сойтись по оси топки.
6. Закрыть облицовку без решёток. Без входа и выхода воздуха конвекционная камера перегревается, а тепло остаётся внутри портала.
7. Подбирать по числу стёкол, а не по мощности. Стекло добавляет обзор, а тепло определяется мощностью топки. Под площадь гостиной топку подбирают отдельно.

Какие многосторонние топки делает Термосфера

Термосфера работает на рынке отопительного оборудования с 2007 года: банные и отопительные печи (основной бренд — «Горыныч»), котлы, каминные топки и каминные двери. Топки делаем на собственном производстве полного цикла, без сторонних подрядчиков. Чугунных топок компания не выпускает.

Esma: 2С, 3С и туннельные

Все три типа из этой статьи есть в линейке Esma: угловые с распашной и подъёмной дверью, трёхсторонние и туннельные. Корпус — котловая сталь 4 мм, стекло SCHOTT ROBAX, уплотнение Culimeta, стальная футеровка, дожиг вторичных газов, шибер в комплекте. Гарантия — 5 лет на корпус и 2 года на механизмы.

Elementa: угловые 2С в среднем сегменте

Если нужен угол, но не нужна линейка Esma, есть три угловые Elementa — 2С 70, 80 и 90, мощностью 12–17 кВт. Корпус из стали 3 мм, дожиг вторичных газов, гарантия 2 года на корпус. Трёхсторонних и туннельных моделей в Elementa нет.

К топкам мы делаем и каминные наборы собственного производства. Общее про устройство каминных топок — в статье устройство каминной топки.
